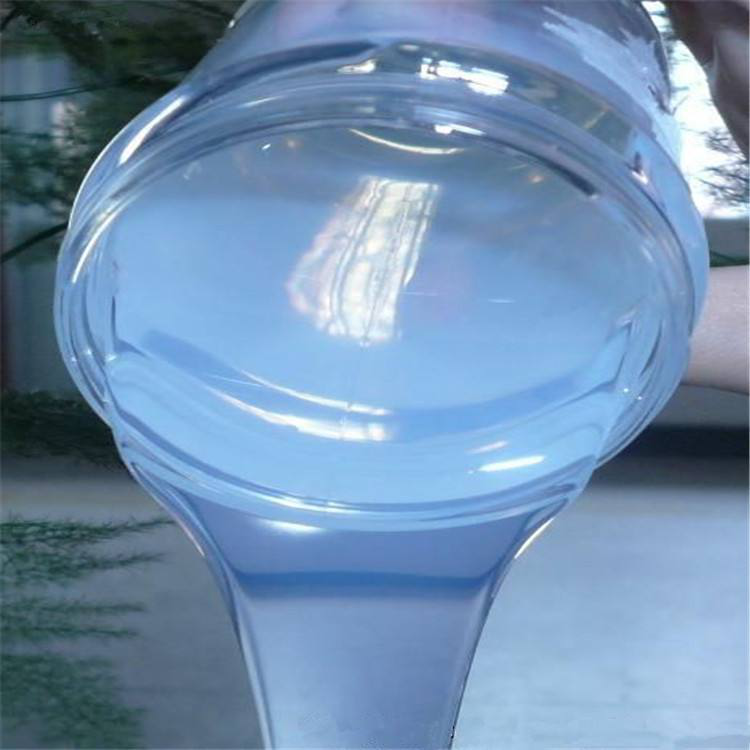

硅膠制品材料各種各樣，除了混硫化硅膠之外是在灌膠工藝上也得到廣泛的使用，雙組分縮合型室溫硫化模具硅橡膠是較常見的 一種室溫硫化硅橡膠，其生膠通常是羥基封端的聚硅氧烷，再與其它配合劑、催化劑相結(jié)合組成膠料，這種膠料的粘度范圍可從 100厘沲至一百萬厘沲之間。分流淌性和半流淌性兩種，可用于灌封和涂敷使用。產(chǎn)品可以達(dá)到高透明狀態(tài)。

　　一、產(chǎn)品用途

　　雙組分縮合型室溫硫化模具硅橡膠的硫化時(shí)間主要取決于催化劑的類型、用量以及溫度。在室溫下要達(dá)到完全固化需要一天 左右的時(shí)間，但在150℃的溫度下只需要1小時(shí)。可在一65~250℃溫度范圍內(nèi)長期保持彈性，并具有優(yōu)良的電氣性能和化學(xué)穩(wěn)定性 ，能耐水、耐臭氧、耐氣候老化，加之用法簡單，工藝適用性強(qiáng)，因此，廣泛用作灌封和制模材料。各種電子、電器元件用室溫 硫化硅橡膠涂覆、灌封后，可以起到防潮、防腐、防震等保護(hù)作用。可以提高性能和穩(wěn)定參數(shù)。雙組分室溫硫化硅橡膠特別適宜 于做深層灌封材料并具有較快的硫化時(shí)間，這一點(diǎn)是優(yōu)于單組分室溫硫化硅橡膠制品之處。

　　雙組分室溫硫化硅橡膠硫化后具有優(yōu)良的防粘性能，加上硫化時(shí)收縮率極小，因此，適合于用來制造軟模具，用于鑄造環(huán)氧 樹脂、聚酯樹脂、聚苯乙烯、聚氨酯、乙烯基塑料、石蠟、低熔點(diǎn)合金等的模具。

　　二、使用方法

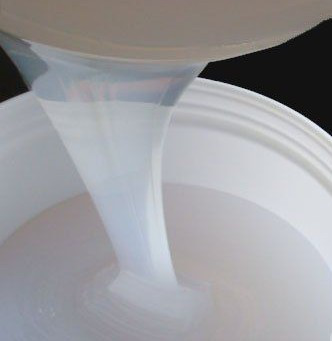

　　1、本產(chǎn)品分為AB兩種組分，其中A組分為白色膏狀物，B組分為液體固化劑。在使用時(shí)，先將AB兩組分以20-30：1（質(zhì)量比）進(jìn) 行配比，攪拌均勻，即可使用；

　　2、被粘物表面應(yīng)盡可能保持干凈無油污，從而保證硅橡膠與產(chǎn)品表面具有良好黏結(jié)；

　　3、在使用過程中，攪拌會(huì)帶入空氣，造成內(nèi)部含有氣泡，如果需要，可以通過在密封容器中進(jìn)行抽真空脫泡；

　　4、當(dāng)甲乙兩種組分混合后，考慮到其操作期，盡可能在20分鐘內(nèi)用畢；

　　5、將混合物涂敷在材料表面，停放24小時(shí)待其完全固化后即可使用；
